產品分類/Products

15/3噸橋式起重機電路、電器故障實驗臺 > 產品中心 > 機床電氣技能培訓及考核裝置 >

[產品型號]：SB6 [產品名稱]：15/3噸橋式起重機電路、電器故障實驗臺 [價格]：元 [在線客服]：

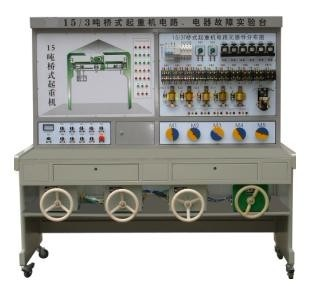

SB6-15/3噸橋式起重機電路、電器故障實驗臺

15/3噸橋式起重機電路、電器故障實驗臺，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想教學設備，教學效果顯著。

一、實驗裝置的基本配置

1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）

2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。

3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。

4、電磁調速異步電動機：實驗臺裝有5臺電磁調速異步電動機

5、故障開關箱：設有23.個故障開關。

6、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。

二、實驗項目及主要內容：

1、學生熟悉常用低壓電器的結構和原理

2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。

3、提高學生的動手能力的技能操作水平。

4、通過對機床故障排除，完成機床常見故障的排除

5、可以設置故障點做為維修電工的技能考核臺

三、技術性能：

1、輸入電源：三相四線制380V交流電源。

2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。

3、工作環境：溫度-100-+400C。

4、整機功耗：＜2KW

5、規格：長×寬×高，1200×500×1800mm

四、實驗臺電器配置清單：

序號	代號	元件名稱	數量
1	M3、M4	大車電動機	2
2	M2	小車電動機	1
3	YB5、YB6	主鉤制動電磁鐵	2
4	YB1	副鉤制動電磁鐵	1
5	YB3、YB4	大車制動電磁鐵	2
6	YB2	中車制動電磁鐵	1
7	SA	主鉤主令控制器	1
8	QM1	副鉤凸輪控制器	1
9	QM3	大車凸輪控制器	1
10	QM2	小車凸輪控制器	1
11	QS1	閘刀開關	1
12	SB1	起動按鈕	1
13	KM1	接觸器	1
14	KL	總過電流繼電器	1
15	KL1-KL3	過電流繼電器	3
16	KL4	過電流繼電器	1
17	FU1	熔斷器	2
18	QS2	三相閘刀開關	1
19	QS3	單相閘刀開關	1
20	KM2-KM3	正、反主接觸器	2
21	KM9-KM10	預備級接觸器	2
22	KM5-KM8	加速級接觸器	4
23	KM4	制動接觸器	1
24	KL5	過電流繼電器	1
25	KA	欠電壓繼電器	1
26	FU2	熔斷器	2
27	SA2	緊急開關	1
28	SQ9	主鉤限位開關	1
29	QS4	副鉤限位開關	1
30	SQ7-SQ8	大車限位開關	2
31	SQ5-SQ6	小車限位開關	2
32	SQ1	艙口安全琪	1
33	SQ2-SQ3	棟梁欄桿安全開關小車導軌	2

主要技術參數：

1、輸入電源：AC380V±%（三相四線）50HZ

2、故障考核23項

3、工作環境：溫度-10⁰C±4

4、功率：1.5kw

故障實驗

本實驗臺設有電氣線路常見故障內容，供學生操作、分析問題、解決問題之用。本實驗臺單項故障有23項（不含綜合故障）。常見故障有主電機不能起動、進給電機不能起動等。

本實驗臺故障的設置，都是用開關操作。并都集中組裝在實驗臺的下柜內，設置比較穩秘，操作簡單方便。設置故障時只需打開下柜的門，便可操作故障開關。在實驗中可以由指導老師設置故障，由學生來檢測、測試。在實驗臺前面的面板上的原理圖中，開關的連接處都裝有測試點，同學們可以通過這些測試點，以及接觸器的常開、常閉觸點來檢測。　

故障分析：

1、故障點G1　此開關設置為控制兩條火線W1、V1，故障點為紅色和黑色。關掉G1所有控制部分電源失電，控制失靈，電機不轉。在實際應用中可判斷為停電或總開關QF損壞。檢測故障時，用萬用表電壓檔（500V）檢測紅、黑故障點。此時若有電壓，電壓為380V，說明無故障。若無電壓說明有故障（在此設置了故障）。
