SBGPS-5建筑給排水電氣及自動化實訓系統
一、概述
建筑給排水電氣及自動化實訓系統，給排水電氣及自動化實訓設備是面向適用于高職院校、職業學校、技工學校、建筑、市政、電氣等專業的開放式模塊化教學裝置，集成給排水工藝與電氣自控，可開展管道安裝、編程控制、故障排查等實操訓練，強化工程應用能力。

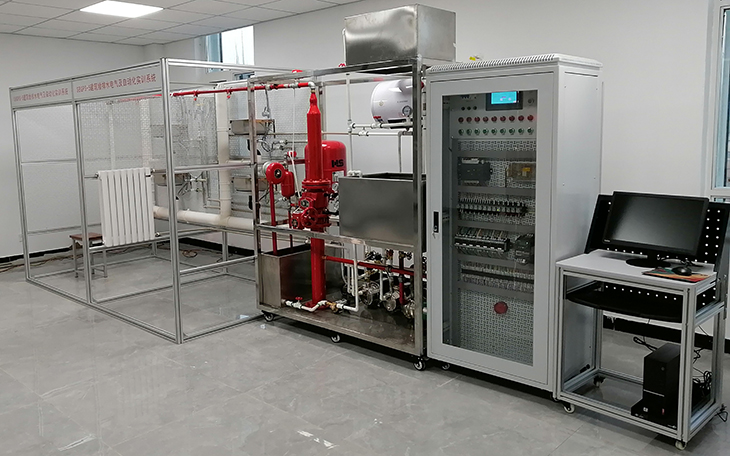

建筑給排水電氣及自動化實訓平臺，給排水對象模型整體采用鋁型材框架和網孔板進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、消防給水系統、熱水給水系統、排水系統、污水處理系統和控制系統六個部分組成。
二、功能特性：
1、不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層建筑、網孔式房間、4個住戶用水終端
2、水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。
3、三相水泵：兩臺，為恒壓供水系統提供動力
4、單相水泵：三臺，分別為供熱/暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力
5、壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力
6、膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力
7、高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停
8、氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源
9、高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號
10、壓力表：檢測氣壓供水系統管道當前壓力，可檢測0-1MPa壓力
11、熱水器：為供熱/暖系統提供熱源，內置溫度檢測和控制電路
12、散熱片：鋼管與銅片制作，將熱水中的熱量傳遞到室內空氣
三、設備組成及特點
1、生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
2、消防給水系統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。
3、熱水給水系統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
4、排水系統：主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟停控制等功能。
5、給排水自動控制系統：
|
序號 |
控名稱 |
規格 |
數量 |
|
1 |
實訓桌 |
|
1張 |
|
2 |
電氣控制實訓屏 |
|
1臺 |
|
3 |
變頻器模塊 |
V20，三相380V輸入 ，0.75kW，帶BOP面板 |
1塊 |
|
4 |
PLC模塊 |
14DI/10DO ，2AI/1AO |
1塊 |
|
5 |
模擬量模塊 |
EM235 4AI/1AO |
1塊 |
|
6 |
觸摸屏模塊 |
7寸MCGS7026 |
1塊 |
|
7 |
脈沖水表 |
0.01立方米/脈沖 |
1塊 |
|
8 |
壓力變送器 |
量程0-200KPa |
1塊 |
|
9 |
低壓電氣 |
小繼電器、交流接觸器、熱過載繼電器 |
1套 |
|
10 |
組態軟件 |
配套組態軟件及給排水系統組態監控程序，通過計算機對給排水系統進行在線監視與控制進水、 |
1套 |
|
11 |
給排水系統工程仿真教學軟件 |
見附件 |
1套 |
|
12 |
西門子PLC仿真實訓軟件 |
見附件 |
1套 |
四、主要技術性能
1．工作電源：三相四線制AC380V±10% 50Hz；
2．給排水模型外形尺寸：120cm×120cm×220cm (長×寬×高)；
給排水模擬房間外形尺寸：300cm×150cm×190cm(長×寬×高)；
給排水主控柜外形尺寸：80 cm×60 cm×170cm(長×寬×高)
3．給排水模型材料：不銹鋼；
4．整機功耗：<4.5KVA；
5．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
6．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
五、實踐項目
給排水及自動化實驗內容
1. 給排水系統的認識
2. 級排水系統的常用器件和系統組成
3. 配件和器件的安裝
4.管道試壓與通水試驗
5. 供水系統原理及工作流程
6. 變頻恒壓供水系統操作實踐
7. 氣壓供水系統原理及工作流程
8. 氣壓供水系統操作實踐
9. 水泵水箱聯合供水系統原理及工作流程
10. 水泵水箱聯合供水系統操作實踐
11. 供熱/暖系統工作原理及工作流程
12. 供熱/暖系統操作實踐
13. 電氣設計、安裝與接線
14. 變頻控制程序設計與調試
15. 抄表計費程序設計
16. 噴淋滅火控制程序設計
17. 給排水監控程序設計
18. 組態監控系統設計
19. 了解小區污水中的物質成分
20. 對污水處理裝置的認識了解，并掌握其操作方法
21. 掌握其處理工藝流程
22. 學會相關儀器的使用
|
