SBC-XNYV新能源車載充電機解剖實訓臺
一.產品簡介

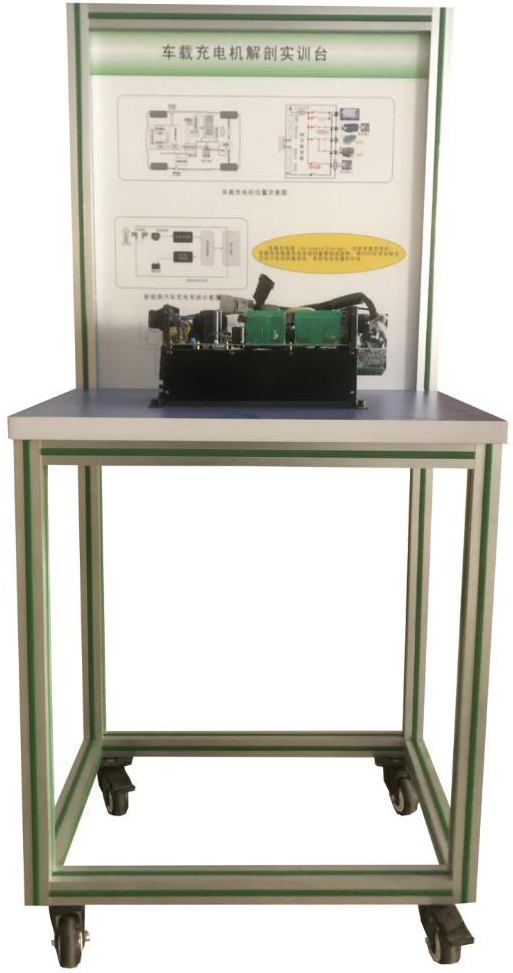

車載充電機解剖實訓臺選用新能源汽車（72V）車載充電機真實器件制作，展示新能源車載充電機的結構與工作原理，適合于各類院校對純電動汽車車載充電機器件理論和維修實訓的拆裝與維護、認知教學需要。
二.功能特點
1.拆解車載充電機內部連線完整，清晰再現各主要零部件和電線連接。
2.車載充電機內部零部件分解。
3.設備帶四個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。
4.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理，清晰展示內外部零部件名稱和結構、原理。
5.實訓臺安裝車載充電機實物，可以訓練學生對車載充電機的拆裝連接檢測。
6.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
7.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障分析等要點。
三.技術規格
1.設備外形尺寸（mm）：700*500*1500（長*寬*高）
2.面板外形尺寸（mm）：648*713（長*寬）
3.移動腳輪：100*60mm
4.工作溫度： -20°～+40°
5.車載充電機：輸入220VAC，輸出72VDC，帶CAN通訊功能
四.基本配置
車載充電機，可移動臺架（帶原理面板）。
五.實訓（實驗）項目
車載充電機結構與原理認知實訓。
