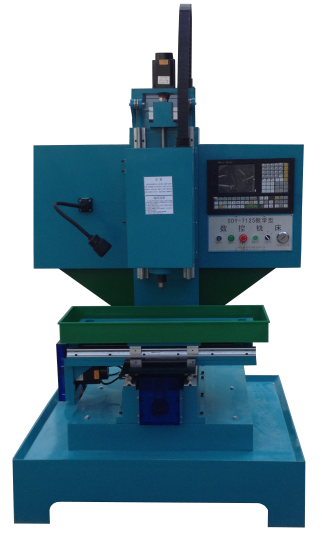

SB-7125教學型立式數控銑床
7125教學型立式數控銑床是我公司最新研制的教學科研用數控銑床，該機床是典型的機電一體化產品，除配制高性能SB-830MI數控系統外，硬件配置更具有相當?shù)膭傂浴?qiáng)度及制造精度；該機床能實現三軸聯動控制，適合于對鋁全金、塑料、有機玻璃等材料加工各種幾何形狀復雜、精度要求較高的零件，如：凸輪樣板、靠模、弧形槽、塑料模具型腔及其他復雜異形曲面等，是各相關科研院所、高職學院及技術學校理想的實驗設備。
特點
1.高性能的SB-830MI三軸聯動數控系統；
2.高硬度、耐磨、小摩擦系數的直線導軌，高精度滾珠絲桿傳動，充分保證機床工作精度及使用壽命；
3.高精度變頻電機驅動主軸實現無級變速；
4.高精度伺服系統，機床脈沖當量為1μ（0.001 mm）；
5.串行RS232通訊接口功能，可與計算機聯機通訊；
6.操作方便舒適，符合現代人機工程學的優化思想；
7.外型美觀大方，彰顯實驗場所品質。
3.2.2 用途
1.相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2.各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3.各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4.開展數控機床結構及控制原理、數控編程及機床操作、CDA/CAM等專業課程專項培訓。
3.2.3 數控系統主要功能：
1：編程指令采用國際標準的ISO格式G代碼，與FANUC系統全面兼容；
2：快速點定位速率24m/min,高速圓弧和直線插補速率15m/min；
3：采用電子盤技術：數據可以多個位置保存，出錯后可以快速恢復；
4：三軸聯動；
5：自動、手動、點動、單段、DNC、手輪、模擬運行功能齊備；
6：刀具半徑正反向間隙補償；
7：菜單式操作；
8：大容量程序存儲器
9:系統具有軟件、硬件限位，保證工作安全；
10:輔助功能完善；
11:串行RS232、USB通訊功能可與計算機聯機通訊、軟件升級。
合理緊湊的工業標準結構，剛性和精度優良的機械性能，穩定可靠的電氣系統控制，豐富靈活的操作功能，大方的整體造型，是靈巧的數控教學實驗設備，配備可靠的數控系統。 數控加工功能： 三坐標3軸聯動，三維曲面，模具輪廓，點陣絲孔和文字圖案加工。
|
序號 |
項目 |
參數 |
|
1 |
工作臺面積 |
250×500 mm2 |
|
2 |
T型槽 |
3×12mm |
|
3 |
工作臺最大承重 |
30 Kg |
|
4 |
X向行程 |
480 mm |
|
5 |
Y向行程 |
250 mm |
|
6 |
Z向行程 |
250 mm |
|
7 |
X向快速移動速度 |
步進：3m/min |
|
8 |
Y向快速移動速度 |
步進：3m/min |
|
9 |
Z向快速移動速度 |
步進：3m/min |
|
10 |
最小控制單位 |
0.001mm |
|
11 |
主軸孔錐度 |
BT30 |
|
13 |
主軸電機功率 |
1.5Kw |
|
15 |
主軸最高轉速 |
2800 rpm |
|
16 |
選用刀具直徑范圍 |
1-12mm |
|
17 |
定位精度 |
0.02mm |
|
18 |
重復定位精度 |
0.01mm |
|
19 |
數控系統控制軸數 |
3軸 |
|
20 |
冷卻泵功率 |
180W |
|
22 |
顯示界面 |
液晶顯示 |
|
23 |
機床外形尺寸(長寬高) |
1320*1400*1560 |
|
24 |
重量 |
約250kg |
|
25 |
數控系統 |
SB-830MI |
