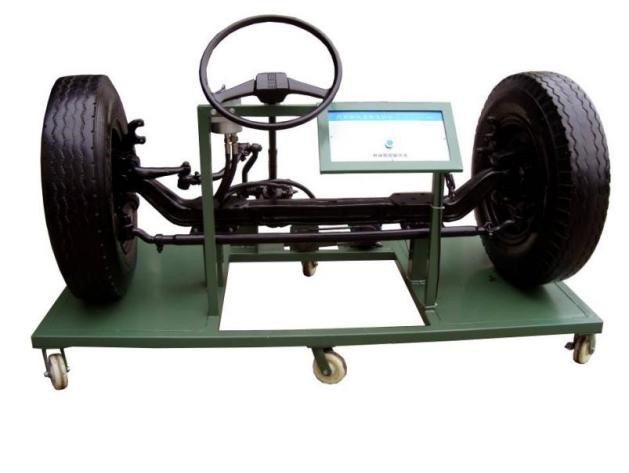

東風天錦方向橋結構總成
一、產品簡介
東風天錦方向橋結構總成該設備采用翻新東風天錦汽車前橋總成為基礎，全面展示了動力轉向系統、前橋懸架系統的組成結構和工作過程。適用于中高等職業學校和培訓機構對汽車動力轉向、前橋懸架理論與維修實訓教學需要，完全滿足對汽車前橋系統結構展示、工作模擬、拆裝實訓等教學功能。
二、功能特點
1.真實可運行的汽車轉向系和前橋懸架部件，充分展示動力轉向與獨立懸架的組成結構。
2.由三相電機做動力源帶動助力泵工作，操縱方向盤，真實演示汽車動力轉向的工作過程。
3.實訓臺安裝有壓力表，實時顯示轉向時助力油壓的參數變化。
4.車輪底部裝有轉角盤，可分別顯示各輪轉向角度。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1700×900×1100mm(長×寬×高)
動力電源：三相四線(三相五線 380V±10% 50Hz)
工作溫度：-40℃～+50℃
油 壓 表：0～100kg/psi
三相異步電動機：
電 壓：AC 220V/380V
功 率：1.5KW
轉 速：1400r/min
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
前橋懸掛機構 |
|
套 |
1 |
|
2 |
方向盤、轉向柱、萬向節、方向機、轉向拉桿 |
|
套 |
1 |
|
3 |
助力泵 |
|
個 |
1 |
|
4 |
車輪 |
|
個 |
2 |
|
5 |
油壓表 |
0～100kg/psi |
個 |
1 |
|
6 |
三相異步電動機 |
YT 90S-4 |
臺 |
1 |
|
7 |
三相漏電保護開關 |
DZ47LE-32 |
個 |
1 |
|
8 |
轉角盤(可選) |
|
個 |
2 |
|
9 |
移動臺架(帶自鎖腳輪裝置) |
1700×900×1100mm(長×寬×高) |
臺 |
1 |
|
